1.基本原理

1.概述

这里的vm基本逆向，是一种解释执行系统或者模拟器

（并非vmware之类的虚拟机）

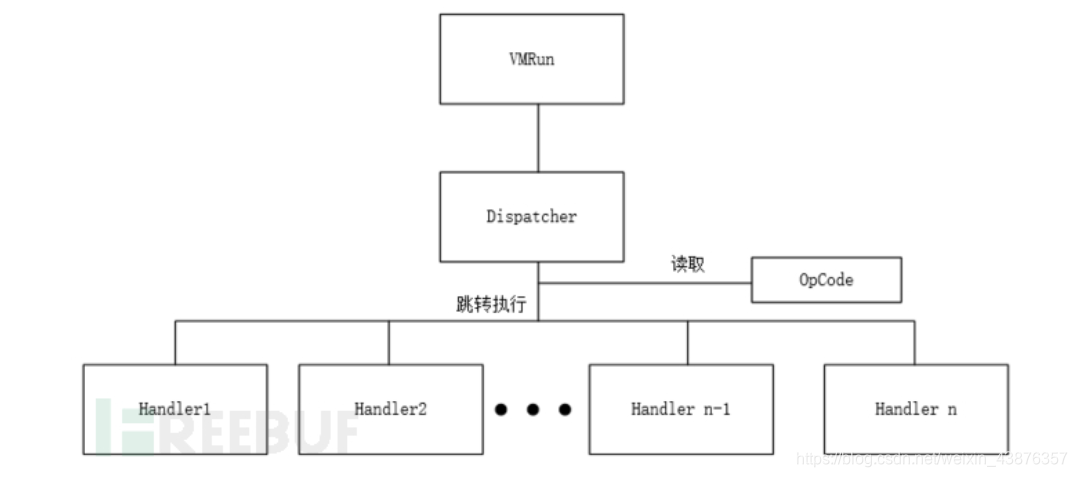

2.基本结构

1.vm_start

虚拟机的入口函函数，初始化虚拟机环境

2.vm_dispatcher

调度器，解释opcode，并选择对应的handle函数执行3.opcode

当handle执行完后会条回到这里，形成一个循环

3.opcode

程序可执行的代码转换为操作码

3.逆向原理

1.对整个emulator结构进行逆向，理解程序功能

2.要结合opcode进行分析，进行逆向分析

2.分析方法

1.比赛常见思路

给出可执行的程序和opcode，逆向emulator，结合opcode，得到flag
只给出可执行程序，逆向emulator，构造opcode，得到flag

2.逆向思路记录

分析虚拟机入口，明确虚拟机输入或者opcode的位置
整理虚拟机结构，包括Dispatcher和Handler
逆向各个Handler，分析opcode的意义

3.实现一个小型虚拟机的关键结构体具象理解结构

1.解释器的基本结构体

1.vm_cpu

typedef struct
{
    unsigned long r1;    //虚拟寄存器r1
    unsigned long r2;    //虚拟寄存器r2
    unsigned long r3;    //虚拟寄存器r3
    unsigned char *eip;    //指向正在解释的opcode地址
    vm_opcode op_list[OPCODE_N];    //opcode列表，存放了所有的opcode及其对应的处理函数
}vm_cpu;

1-r3是定义的通用寄存器，用来传参或者是存放返回值
eip指向正在解释的opcode的地址

2.vm_opcode

typedef struct
{
    unsigned char opcode;
    void (*handle)(void*);
}vm_opcode;

实现解释器：

解释器的功能就是对opcode解析

选择相应的handle函数，并且将相应的参数传递给handle函数，由handle函数来解释执行一条指令

3.vm_init

void *vm_init()
{
    vm_vpu *cpu; // 声明一个指向 vm_vpu 结构的指针

    // 注意：此处可能会导致段错误，因为 cpu 尚未初始化
    cpu->r1 = 0; // 将寄存器 r1 初始化为 0
    cpu->r2 = 0; // 将寄存器 r2 初始化为 0
    cpu->r3 = 0; // 将寄存器 r3 初始化为 0

    // 将 eip 指向 opcode 的地址
    cpu->eip = (unsigned char *)vm_code;

    // 将操作码与对应的处理函数关联起来
    cpu->op_list[0].opcode = 0xf1; // 第一个操作码为 0xf1
    cpu->op_list[0].handle = (void (*)(void *))mov; // 将 mov 函数与操作码关联

    cpu->op_list[1].opcode = 0xf2; // 第二个操作码为 0xf2
    cpu->op_list[1].handle = (void (*)(void *))xor; // 将 xor 函数与操作码关联

    cpu->op_list[2].opcode = 0xf5; // 第三个操作码为 0xf5
    cpu->op_list[2].handle = (void (*)(void *))read_; // 将 read_ 函数与操作码关联

    // 分配内存给虚拟机栈
    vm_stack = malloc(0x512);
    memset(vm_stack, 0, 0x512); // 将分配的内存清零
}

4.vm_start

void vm_start(vm_cpu *cpu)
{
    /*
    进入虚拟机
    eip指向要被解释的opcode地址
    */
    cpu->eip = (unsigned char*)opcodes;
    while((*cpu->eip) != 0xf4)//如果opcode不为RET，就调用vm_dispatcher来解释执行
    {
        vm_dispatcher(*cpu->eip)
    }
}

5.vm_dispatcher

void vm_dispatcher(vm_cpu *cpu)
{
    int i;
    for(i = 0; i < OPCODE_N; i++)
    {
        if(*cpu->eip == cpu->op_list[i].opcode)
        {
            cpu->op_list[i].handle(cpu);
            break;
        }
    }
}

6.handles

void mov(vm_cpu *cpu);
void xor(vm_cpu *cpu);    //xor flag
void read_(vm_cpu *cpu);    //call read, read the flag

void xor(vm_cpu *cpu)
{
    int temp;
    temp = cpu->r1 ^ cpu->r2;
    temp ^= 0x12;
    cpu->r1 = temp;
    cpu->eip += 1;    //xor指令占一个字节
}
void read_(vm_cpu *cpu)
{
    char *dest = vm_stack;
    read(0,dest,12);    //用于往虚拟机的栈上读取数据
    cpu->eip += 1;    //read_指令占一个字节
}
void mov(vm_cpu *cpu)
{
    //mov指令的参数都因曾在字节码也就是vm_code中，指令表示后的一个字节是寄存器表示，第二到
//第五是要mov的数据在vm_stack上的偏移
    //这里只是实现了从vm_stack上取数据和存数据到vm_stack上
    unsigned char *res = cpu->eip + 1;    //寄存器标识
    int *offset = (int *)(cpu->eip + 2);    //寄存器在vm_stack上的偏移
    char *dest = 0;
    dest = vm_stack;

    switch (*res) {
        case 0xe1:
            cpu->r1 = *(dest + *offset);
            break;

        case 0xe2:
            cpu->r2 = *(dest + *offset);
            break;

        case 0xe3:
            cpu->r3 = *(dest + *offset);
            break;
        case 0xe4:
        {
            int x = cpu->r1;
            *(dest + *offset) = x;
            break;

        }
    }
    cpu->eip += 6;
    //mov指令占六个字节，所以eip要向后移6位
}

2.将实现功能的伪代码转成自定义的vm_code的基本结构

1.伪代码的功能：

从标准输入中读取12个字节的字符串
将你个读入的字符串每个字符与0x0还有0x12进行异或
将结果存储在虚拟机的栈上/*
call read_
MOV R1,flag[0]
XOR
MOV R1,0x20; //这是将R1的值送到vm_stack+0x20的位置，后面的同上
MOV R1,flag[1]
XOR
MOV R1,0x21;
MOV R1,flag[2]
XOR
MOV R1,0x22
MOV R1,flag[3]
XOR
MOV R1,0x23;
MOV R1,flag[4]
XOR
MOV R1,0x24;
MOV R1,flag[5]
XOR
MOV R1,0x25;
MOV R1,flag[6]
XOR
MOV R1,0x26;
MOV R1,flag[7]
XOR
MOV R1,0x26
MOV R1,flag[8]
XOR
MOV R1,0X27
MOV R1,flag[9]
XOR
MOV R1,0x28
MOV R1,flag[10]
XOR
MOV R1,0X29
MOV R1,flag[11]
XOR
MOV R1,0x2A
RET
*/2.vm_code用来存放操作码unsigned char vm_code[] = {
0xf5,
0xf1,0xe1,0x0,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x20,0x00,0x00,0x00,
0xf1,0xe1,0x1,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x21,0x00,0x00,0x00,
0xf1,0xe1,0x2,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x22,0x00,0x00,0x00,
0xf1,0xe1,0x3,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x23,0x00,0x00,0x00,
0xf1,0xe1,0x4,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x24,0x00,0x00,0x00,
0xf1,0xe1,0x5,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x25,0x00,0x00,0x00,
0xf1,0xe1,0x6,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x26,0x00,0x00,0x00,
0xf1,0xe1,0x7,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x27,0x00,0x00,0x00,
0xf1,0xe1,0x8,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x28,0x00,0x00,0x00,
0xf1,0xe1,0x9,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x29,0x00,0x00,0x00,
0xf1,0xe1,0xa,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x2a,0x00,0x00,0x00,
0xf1,0xe1,0xb,0x00,0x00,0x00,0xf2,0xf1,0xe4,0x2b,0x00,0x00,0x00,
0xf4
};
vm_start()函数中对opcode进行解析
把*cpu->eip做if/switch
在其嵌套中做一些操作并改变指针
