OLLVM控制流平坦化以及指令替换(基础工具)

一个比较专业的具体解答博客（ENGLISH）

[D810: Creating an extensible deobfuscation plugin for IDA Pro (eshard.com)

基于llvm[LLVM基本概念入门-CSDN博客](https://blog.csdn.net/SiberiaBear/article/details/103111028?ops_request_misc=%7B%22request%5Fid%22%3A%22170287063316800180624113%22%2C%22scm%22%3A%2220140713.130102334..%22%7D&request_id=170287063316800180624113&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_alltop_positive~default-1-103111028-null-null.142^v96pc_search_result_base6&utm_term=llvm&spm=1018.2226.3001.4187)

1.控制流平坦化概述

一种代码混淆

1.原理：

通过添加发你发起来控制流程的而执行

反混淆思路

2.动态：

通过Unicorn模拟执行的方式获得各种真实块的关系

3.静态：

通过符号执行，中间语言的分析的方式获取真实块之间的俄关系

4.简述执行思路

OLLVM会添加一个用于控制跳转的状态变量和分发器

当一个真实块执行完成后，会把状态变量的值进行更新

回到分发器进行检查，再根据状态变量的值跳转到下一个真实块执行OLLVM

1.概述

1.简述

一种程序优化的技术

将复杂的控制流程装华为简单的顺序执行流程

从而提高执行效率

2.简单例子

原始程序

if (x >0) {
  y = 1;
} else {
  y = -1;
}
z = y * y;

平坦化优化后


y = (x > 0) ? 1 : -1;
z = y * y;

将if 语句转化为三目运算符，执行会更快

3.专业解释

将原始的分支语句的而每一个分支提取出来，并放在一系列连续的基本块当中

然后使用一个状态变量或者标志选择执行的基本快

2.原理

1.流程

将原始的条件语句拆违独立基本块
将基本块按照一定的顺序排列在一起，形成新的流程
添加如条件语句或跳转指令，根据不同基本块的而标志来选择执行
在每个基本快的末尾甚至标志，用于确认下一个要执行的基本块

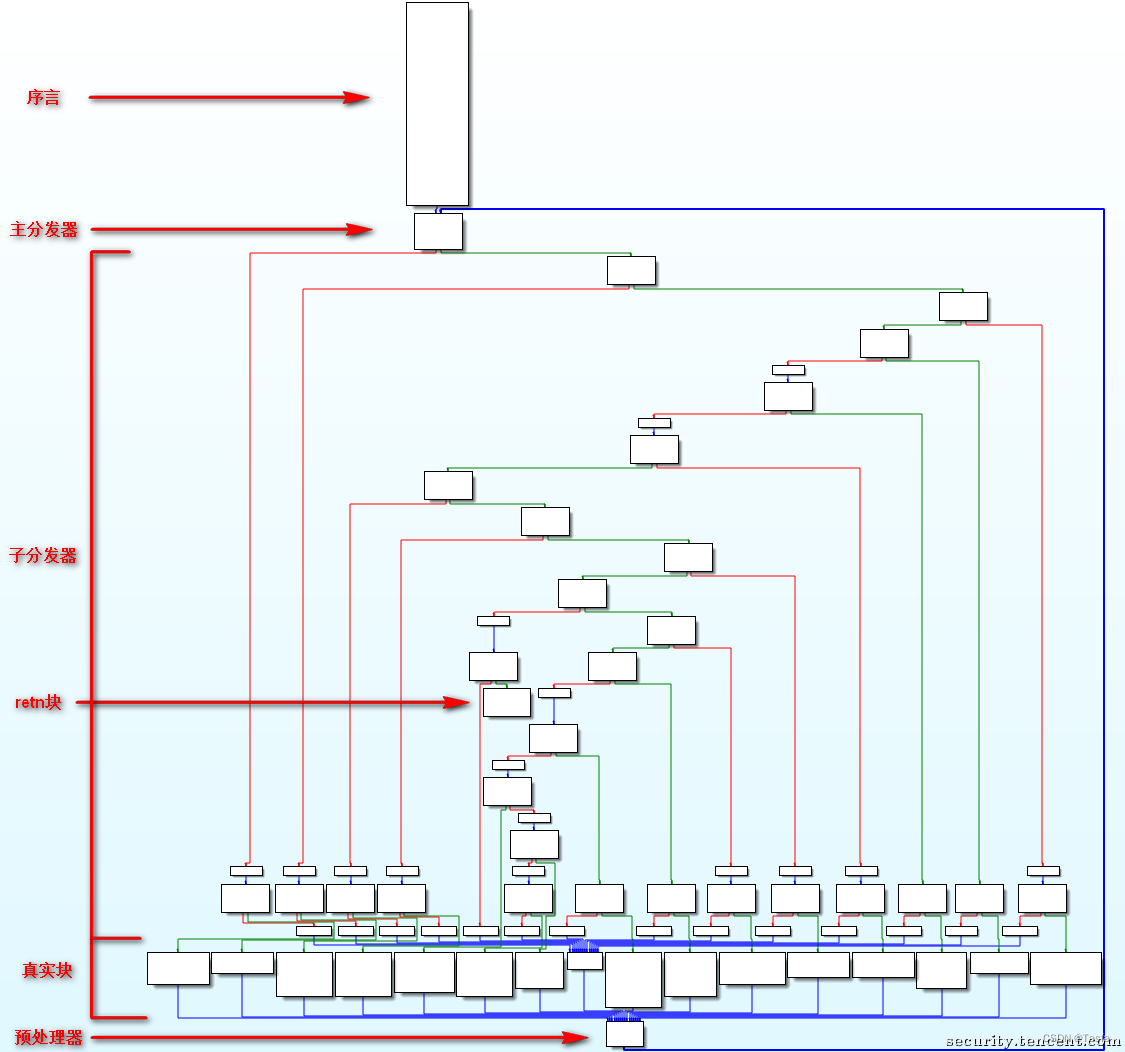

2.基本块

1.序言的地址：

函数开始的地方

2.主分发器：

序言的后继

3.真实块：

后继为预处理器

4.rent块：

无后继的块

5.其余为无用块

3.反混淆思路

1.识别FLA混淆

2.实操步骤，利用angr去除FLA控制流混淆

1.构建bloks，找出块之间的关系

找出真实块

2.符号执行，遍历所有blocks，找出映射关系

找出真实块的执行顺序

3.利用nop或者跳转指令（patch程序）

还原控制流混淆

4.利用angr工具实操

1.再github上面下载angr

https://github.com/cq674350529/deflat

注意：

文件夹外面要保证三个.py文件在外面

deflat.py

unli.py

an angr.py

2.将那个要去平坦化的文件拖到那个deflat的文件下

3.再搜索框下面输入cmd调出终端

4.输入

python+deflat+文件名称+函数开始的地址

5.得到那个新的recovered的文件

1.ollvm指令替换概述

1.ollvm整体框架

2.相关概念以及术语

1.IR(intermediate representation)：

前端语言生成的中间代码表示

也是uass操作的对象

包括四部分：

Module
Function
BasicBlock

Instruction

2.OLLVM有三个Pass以实现混淆（位于Transforms/Obfuscation/目录）：

Substitution
BogusControlFlow
flattening

3.实现指令代换的是

Pass里面的Substitution

1.替换

1.ADD

变换前	变换后
a=b+c	a=b-(-c)
a=b+c	a= -(-b + (-c))
a=b+c	r = rand (); a = b + r; a = a + c;a = a – r
a=b+c	r = rand (); a = b – r; a = a + b; a = a + r

2.SUB

变换前	变换后
a=b-c	a=b+(-c)
a=b-c	r = rand (); a = b + r; a = a – c;a = a – r
a=b-c	r = rand (); a = b – r; a = a -c;a = a + r

3.AND

变换前	变换后
a=b&c	a=(b^~c)&b
a=a&b	!(!a \| !b) & (r \| !r)

4.OR

变换前	变换后
a=b\|c	a=(b&c)\|(b^c)
a\|b	[(!a & r) \| (a & !r) ^ (!b & r) \|(b & !r) ] \| [!(!a \| !b) & (r \|!r)]

5.XOR

变换前	变换后
a=a^b	a = (!a & b) \| (a & !b)
a=a^b	(a ^ r) ^ (b ^ r)或(!a & r \| a & !r) ^ (!b & r \| b & !r)

6.命令

命令	解析
-mllvm -sub	激活指令替换
-mllvm -sub_loop=3	若已被激活，进行3次替换，默认为1
-mllvm -sub	激活指令替换
-mllvm -sub_loop	若激活了指令替换，在函数中应用指令替换的次数

4.代码实现分析

1.整体代码

namespace {

struct Substitution : public FunctionPass {
  static char ID; // Pass identification, replacement for typeid
  void (Substitution::*funcAdd[NUMBER_ADD_SUBST])(BinaryOperator *bo);
  void (Substitution::*funcSub[NUMBER_SUB_SUBST])(BinaryOperator *bo);
  void (Substitution::*funcAnd[NUMBER_AND_SUBST])(BinaryOperator *bo);
  void (Substitution::*funcOr[NUMBER_OR_SUBST])(BinaryOperator *bo);
  void (Substitution::*funcXor[NUMBER_XOR_SUBST])(BinaryOperator *bo);
  bool flag;

  Substitution() : FunctionPass(ID) {}

  Substitution(bool flag) : FunctionPass(ID) {
    this->flag = flag;
    funcAdd[0] = &Substitution::addNeg;
    funcAdd[1] = &Substitution::addDoubleNeg;
    funcAdd[2] = &Substitution::addRand;
    funcAdd[3] = &Substitution::addRand2;

    funcSub[0] = &Substitution::subNeg;
    funcSub[1] = &Substitution::subRand;
    funcSub[2] = &Substitution::subRand2;

    funcAnd[0] = &Substitution::andSubstitution;
    funcAnd[1] = &Substitution::andSubstitutionRand;

    funcOr[0] = &Substitution::orSubstitution;
    funcOr[1] = &Substitution::orSubstitutionRand;

    funcXor[0] = &Substitution::xorSubstitution;
    funcXor[1] = &Substitution::xorSubstitutionRand;
  }

  bool runOnFunction(Function &F);
  bool substitute(Function *f);

  void addNeg(BinaryOperator *bo);
  void addDoubleNeg(BinaryOperator *bo);
  void addRand(BinaryOperator *bo);
  void addRand2(BinaryOperator *bo);

  void subNeg(BinaryOperator *bo);
  void subRand(BinaryOperator *bo);
  void subRand2(BinaryOperator *bo);

  void andSubstitution(BinaryOperator *bo);
  void andSubstitutionRand(BinaryOperator *bo);

  void orSubstitution(BinaryOperator *bo);
  void orSubstitutionRand(BinaryOperator *bo);

  void xorSubstitution(BinaryOperator *bo);
  void xorSubstitutionRand(BinaryOperator *bo);
};
}//5个指针数组

1.Substitution(bool flag)函数进行初始化

3.Add对应4个处理函数

3.Sub对应3个处理函数

4.and对应2个处理函数

5.or对应2个处理函数

6.xor对应2个处理函数。

1.入口函数runOnFunction

bool Substitution::runOnFunction(Function &F) {
   // Check if the percentage is correct
   if (ObfTimes <= 0) {
     errs()<<"Substitution application number -sub_loop=x must be x > 0";
     return false;
   }

  Function *tmp = &F;
  // Do we obfuscate
  if (toObfuscate(flag, tmp, "sub")) {
    substitute(tmp);
    return true;
  }

  return false;
}？/首先验证验证了 -mllvm -sub_loop=x这个编译参数的正确性，其必须大于0。使用toObfuscate(flag, tmp, “sub”)函数判断是否进行混淆，若满足条件，则需要调用substitute(tmp)函数进行指令替换

2.substitute函数

bool Substitution::substitute(Function *f) {
  Function *tmp = f;

  // Loop for the number of time we run the pass on the function
  int times = ObfTimes;
  do {
    for (Function::iterator bb = tmp->begin(); bb != tmp->end(); ++bb) {
      for (BasicBlock::iterator inst = bb->begin(); inst != bb->end(); ++inst) {
        if (inst->isBinaryOp()) {
          switch (inst->getOpcode()) {
          case BinaryOperator::Add:
            // case BinaryOperator::FAdd:
            // Substitute with random add operation
            (this->*funcAdd[llvm::cryptoutils->get_range(NUMBER_ADD_SUBST)])(
                cast<BinaryOperator>(inst));
            ++Add;
            break;
          case BinaryOperator::Sub:
            // case BinaryOperator::FSub:
            // Substitute with random sub operation
            (this->*funcSub[llvm::cryptoutils->get_range(NUMBER_SUB_SUBST)])(
                cast<BinaryOperator>(inst));
            ++Sub;
            break;
          case BinaryOperator::Mul:
          case BinaryOperator::FMul:
            //++Mul;
            break;
          case BinaryOperator::UDiv:
          case BinaryOperator::SDiv:
          case BinaryOperator::FDiv:
            //++Div;
            break;
          case BinaryOperator::URem:
          case BinaryOperator::SRem:
          case BinaryOperator::FRem:
            //++Rem;
            break;
          case Instruction::Shl:
            //++Shi;
            break;
          case Instruction::LShr:
            //++Shi;
            break;
          case Instruction::AShr:
            //++Shi;
            break;
          case Instruction::And:
            (this->*
             funcAnd[llvm::cryptoutils->get_range(2)])(cast<BinaryOperator>(inst));
            ++And;
            break;
          case Instruction::Or:
            (this->*
             funcOr[llvm::cryptoutils->get_range(2)])(cast<BinaryOperator>(inst));
            ++Or;
            break;
          case Instruction::Xor:
            (this->*
             funcXor[llvm::cryptoutils->get_range(2)])(cast<BinaryOperator>(inst));
            ++Xor;
            break;
          default:
            break;
          }              // End switch
        }                // End isBinaryOp
      }                  // End for basickblock
    }                    // End for Function
  } while (--times > 0); // for times
  return false;
}//最外层的do…while循环是根据需要循环次数进行变换，内层两个for循环从外向内分别是遍历当前函数的所有代码块、遍历每个代码块的每条指令。内层if条件用于判断当前指令是否为二进制操作(isBinaryOp)。根据Opcode来判断是否需要执行替换操作，下分为Add, Sub, And, Or, Xor 5种操作。其中llvm::cryptoutils->get_range是一个随机函数，可以从之前定义的处理函数数组中随机选择一个处理函数

3.以Sub的处理函数subNeg(BinaryOperator *bo)为例

（其他四个函数变换过程类似）

// Implementation of a = b + (-c)
void Substitution::subNeg(BinaryOperator *bo) {
  BinaryOperator *op = NULL;

  if (bo->getOpcode() == Instruction::Sub) {
    op = BinaryOperator::CreateNeg(bo->getOperand(1), "", bo);
    op =
        BinaryOperator::Create(Instruction::Add, bo->getOperand(0), op, "", bo);

    // Check signed wrap
    //op->setHasNoSignedWrap(bo->hasNoSignedWrap());
    //op->setHasNoUnsignedWrap(bo->hasNoUnsignedWrap());
  } else {
    op = BinaryOperator::CreateFNeg(bo->getOperand(1), "", bo);
    op = BinaryOperator::Create(Instruction::FAdd, bo->getOperand(0), op, "",bo);
  }

  bo->replaceAllUsesWith(op);
}//该函数将a=b-c变成a=b+(-c)；
BinaryOperator::CreateNeg(bo->getOperand(1), “”, bo)指将c变成-c；BinaryOperator::Create(Instruction::Add, bo->getOperand(0), op, “”, bo)指b+(-c)；
bo->replaceAllUsesWith(op)指更新老的操作数。

2.OLLVM指令的替换实操

下载d810-master
将d810文件夹和D810.py文件拖入ida的plugins文件夹
在ida里面edit的里面plugins的里面D-810
进入点击start进入后重新f5反编译

变换前	变换后
a=b\|c	a=(b&c)\|(b^c)
a\|b	[(!a & r) \| (a & !r) ^ (!b & r) \|(b & !r) ] \| [!(!a \| !b) & (r \|!r)]
